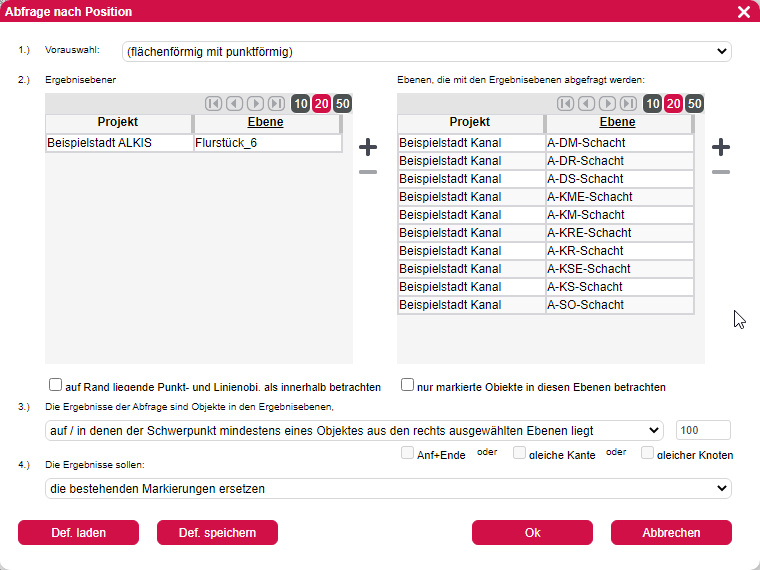

Nach dem Start des Werkzeuges 'Abfrage nach Position' öffnet sich ein Fenster, in dem die nötigen Einstellungen vorgenommen werden können.
Einstellungen zur Abfrage nach Position:
■Treffen Sie eine Vorauswahl über die zu untersuchenden Ebenen. Der Typ der Ergebnisebenen wird in der Auswahlliste immer zuerst genannt.
■Beispiel: „flächenförmig mit punktförmig“ dient dem Markieren von flächenförmigen Objekten, die zu punktförmigen Objekten eine bestimmte Position haben.
■Die Ebenen, in denen Objekte markiert werden sollen, werden über das '+' den Ergebnisebenen hinzugefügt.
|
Um Ebenen aus den Listen zu entfernen, wählen Sie die Ebenen aus, und klicken Sie auf die Schaltfläche '-'. Um mehrere Ebenen gemeinsam zu löschen, müssen diese vorher per Doppelklick markiert werden. |
■Anschließend werden die Ebenen, die mit den Ergebnisebenen abgefragt werden, ebenfalls über das '+' hinzugefügt.
■Soll für die Auswahl von Ergebnisobjekten nur deren Lage in Bezug auf markierte Objekte berücksichtigt werden, muss die Schaltfläche "nur markierte Objekte in diesen Ebenen betrachten" aktiviert werden.
■Wenn auf Rand liegende Punkt- und Linienobjekte als innerhalb betrachtet werden sollen, muss die entsprechende Option aktiviert werden.
■Unter Punkt 3.) wird eine Abfrage-Option gewählt sowie ein entsprechender Wert für den Anteil bzw. die Entfernt eingegeben.
|
Ein Anteil von -1 bewirkt, dass nicht ein bestimmter Anteil untersucht wird, sondern stattdessen abgefragt wird, ob überhaupt... |
■Für die Abfrage ähnlicher Linien kann die gewünschte Prüfung ("Anf+Ende", "gleiche Kante" oder "gleicher Knoten") gewählt werden.
■Über die Auswahlliste unter Punkt 4.) wird entschieden, welche Markierungsoption auf die Ergebnisse angewendet werden soll.
■Mit 'Ok' wird die Abfrage gestartet.
Die vorgenommenen Einstellungen können über die Schaltfläche 'Def. speichern' als Datei abgespeichert werden und zu einem späteren Zeitpunkt über die Schaltfläche 'Def. laden' wieder aufgerufen werden.
|
Achten Sie bei der Verwendung früher erstellter Definitionen von Abfragen darauf, dass die Ebenen, die zur Abfrage benötigt werden, aktuell auch wirklich geladen sind. |
|
Durch die Vorauswahl anderer Ebenentypen werden die Ebenenlisten geleert. |
